10-рамочные ульи

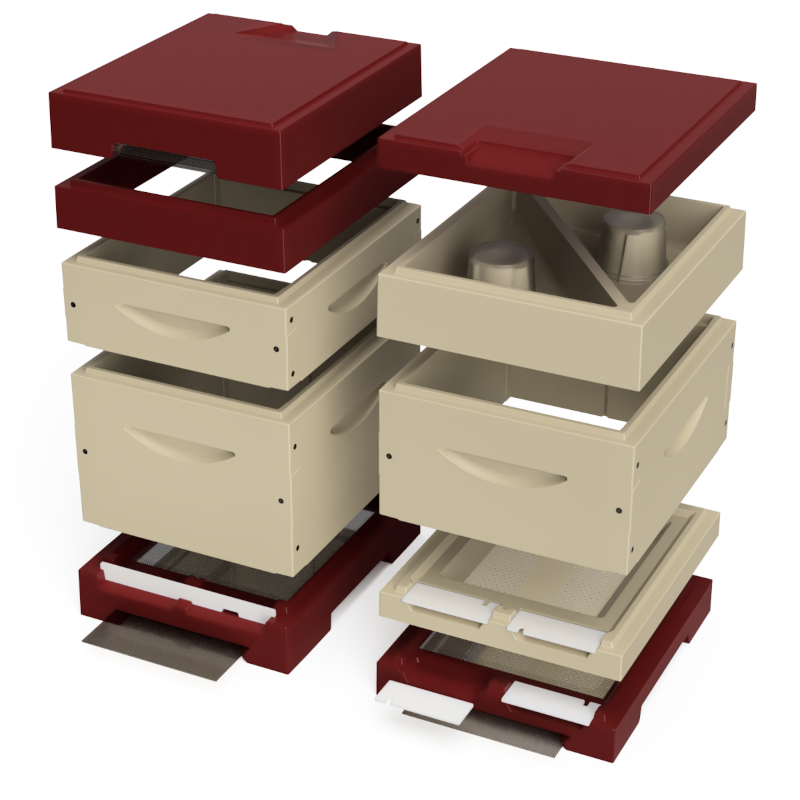

Полный комплект пресс-форм на 10-рамочные ульи состоит из форм на изделия:

Крыша
Крыша низкопрофильная
Подкрышник
Кормушка
Корпус на рамку 145мм («магазин»)
Корпус на рамку 230мм («Рут»)
Корпус на рамку 300мм («Дадан»)

Пыльцесборник на высокое дно
Дно
Дно низкопрофильное
Новый пыльцесборник/переходное дно

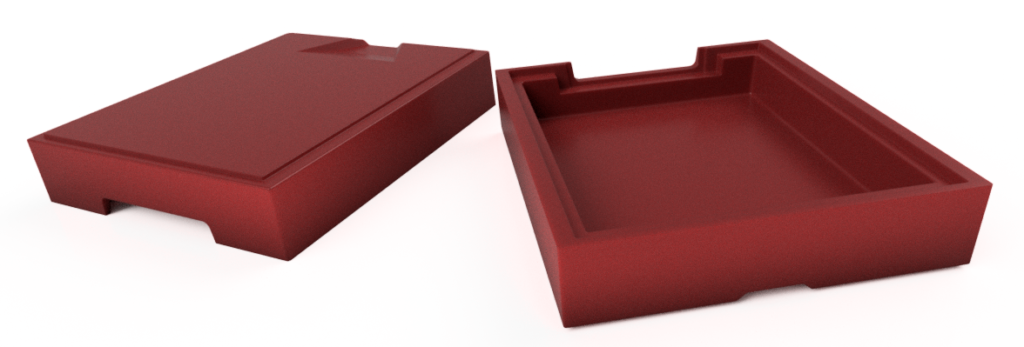

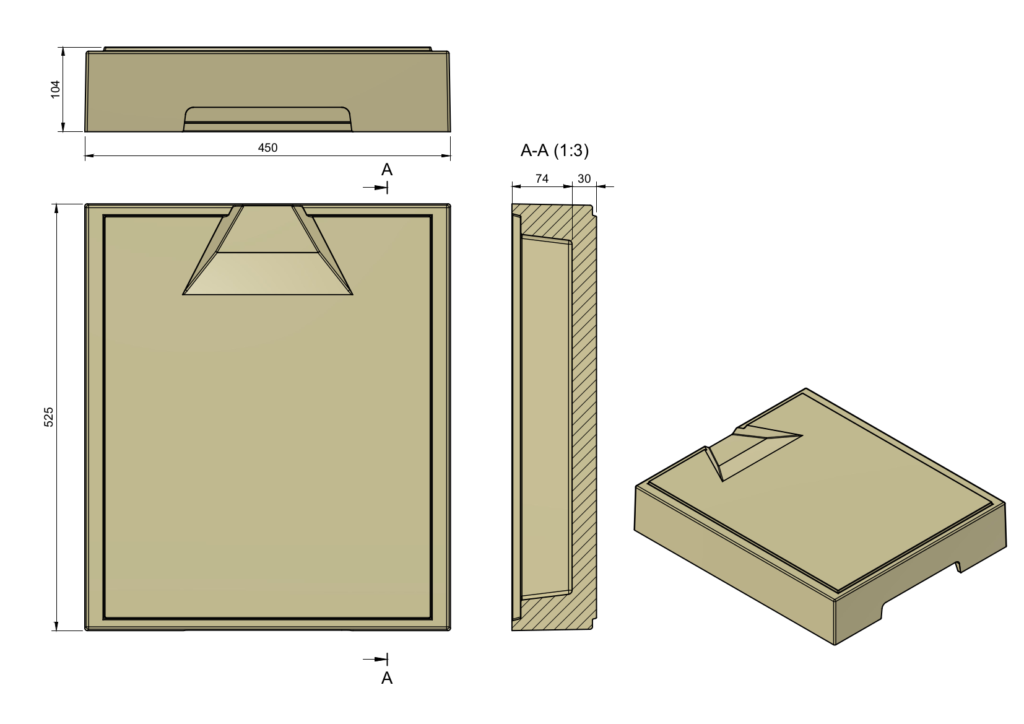

Стандартная 10-рамочная крыша имеет относительно большое надрамочное пространство (70мм), фалец по верхней плоскости для удобства складирования крыш в стопку и проем в торцевой стенке для установки вентиляционной решетки и шторки:

Также на верхней плоскости образовано углубление в качестве леткового отверстия, позволяющего использовать крышу как временное дно.

Объем и масса изделия.
Масса вычислена при плотности 120 кг/куб.м.
Объемом считается объем ППУ после заполнения формы.

Объем, куб.мОбъем, лМасса, г
0.011111320

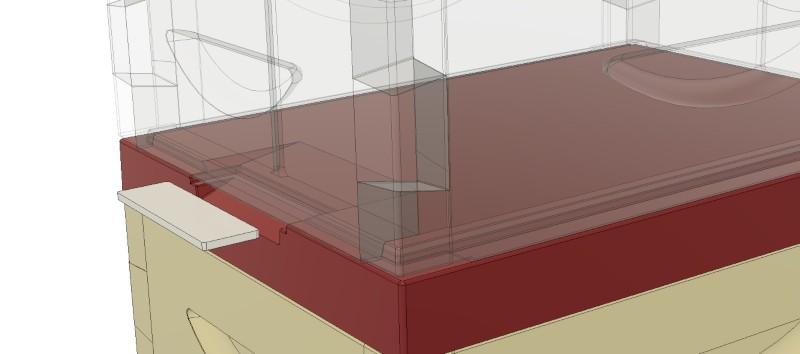

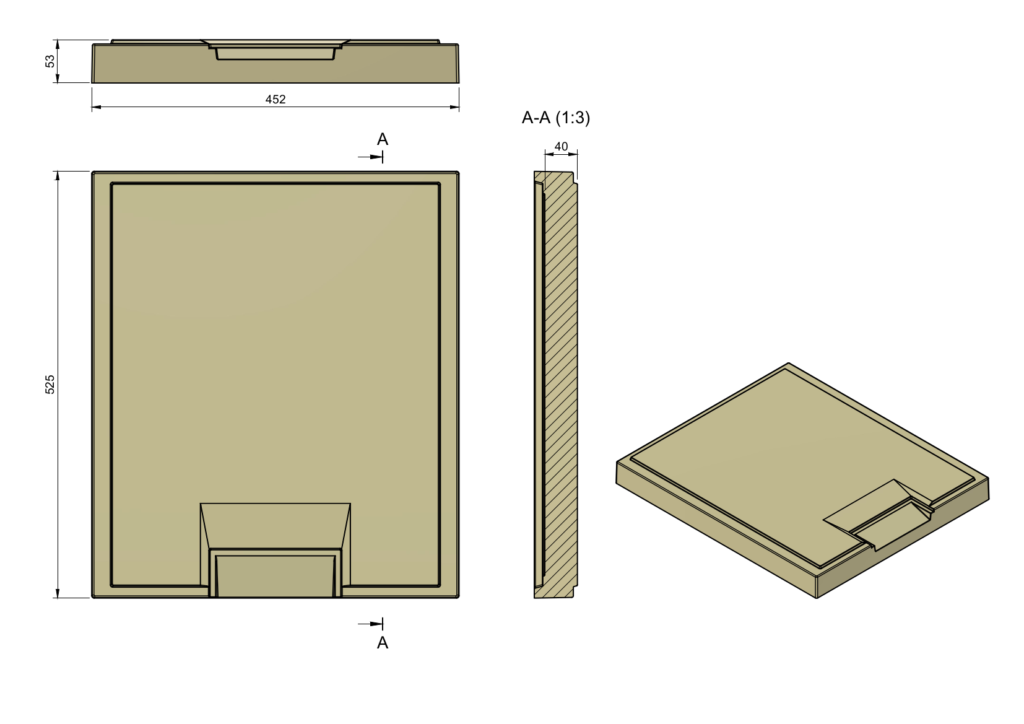

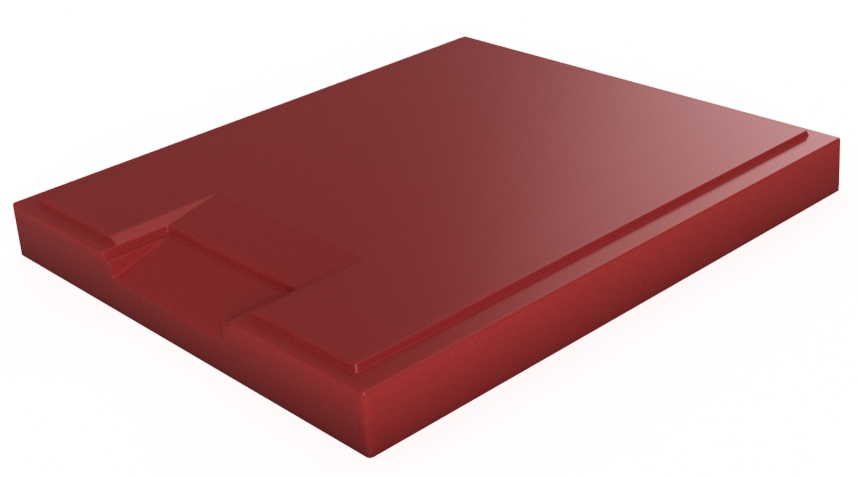

Низкопрофильная крыша 10-рамочного улья имеет небольшую высоту и относительно простую форму.

Из особенностей — низкий фалец по периметру, позволяющий удобно складывать крыши в стопки или устанавливать на крышу корпус с рамками и использовать ее в качестве временного дна.
Для этой цели также служит летковое отверстие, аналогичное таковому в низкопрофильном дне. Соответственно, может быть использован такой же летковый заградитель:

Надрамочное пространство — 10мм. Толщина ППУ над рамками — 40 мм.

Объем и масса изделия.
Масса вычислена при плотности 120 кг/куб.м.
Объемом считается объем ППУ после заполнения формы.

Объем, куб.мОбъем, лМасса, г
0.00969.61152

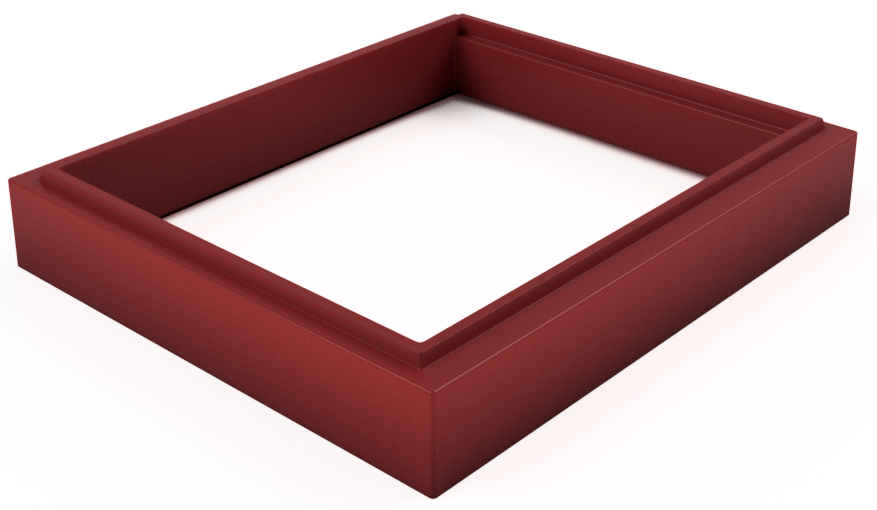

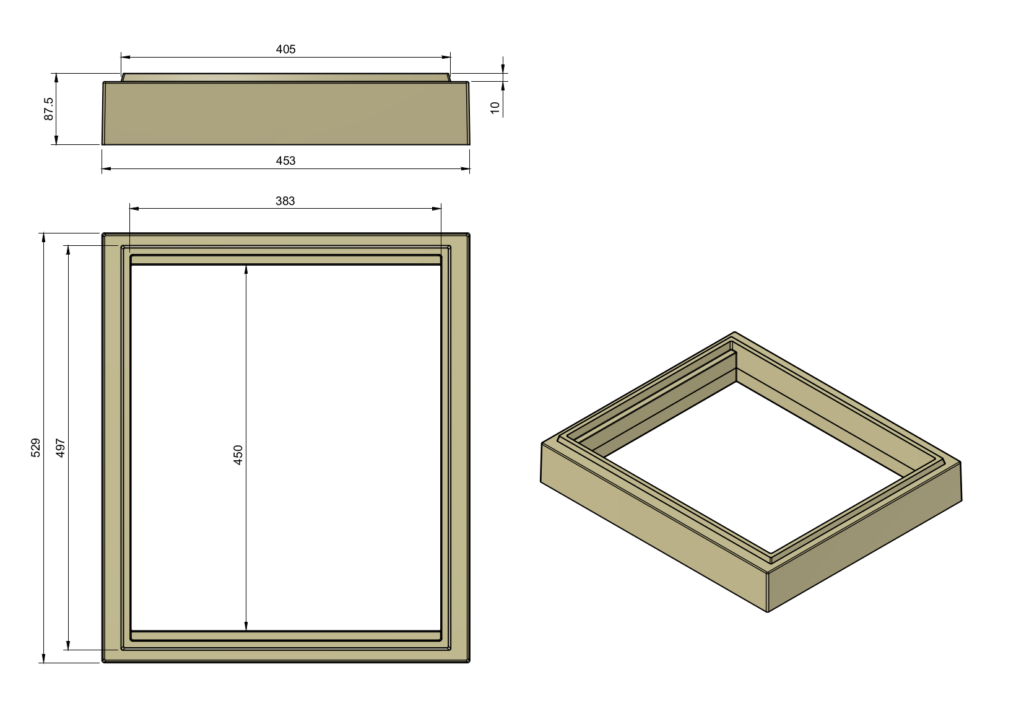

Подкрышник 10-рамочного улья (или дистанционное кольцо) представляет собой цельнолитое изделие в виде прямоугольного кольца с фальцами и плечиками для рамок.

Высота подкрышника равна половине высоты магазинного корпуса. Другими словами, в два установленных друг на друга подкрышника можно установить магазинные рамки.
Кроме того, установив подкрышник на корпус «Рут» (рамка 230мм), можно получить высоту для рамок 300мм («Дадан»).

Объем и масса изделия.
Масса вычислена при плотности 120 кг/куб.м.
Объемом считается объем ППУ после заполнения формы.

Объем, куб.мОбъем, лМасса, г
0.00494.9588

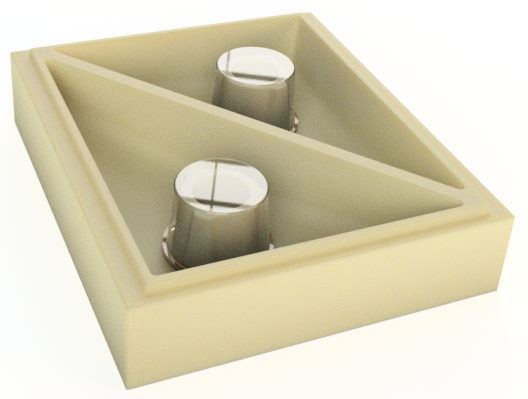

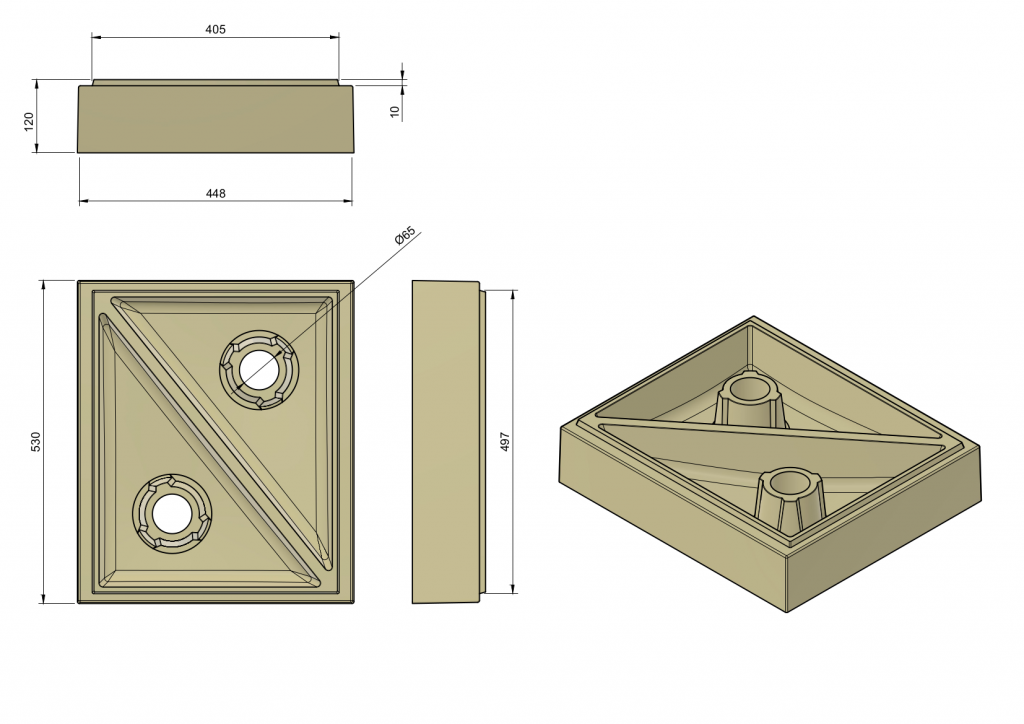

10-рамочная кормушка имеет 2 отделения по 5 литров каждое. В их центре находится вертикальный коридор, называемый «стакан», по которому пчелы поднимаются на кормление.

«Стаканы» накрываются прозрачными полиэтиленовыми ведерками объемом 800мл. За счет использования широкодоступных на рынке ведерок нашим клиентам, кто приобрел пресс-форму для такой кормушки, нет потребности в изготовлении угловых шторок из акрила или поликарбоната, каковые используются в кормушках некоторых производителей.
Отделения кормушки имеют треугольную форму, что позволяет удобно сливать остатки корма через угол кормушки.
Оба отделения имеют уклоны от стенок к центру, т.е. к «стаканам», для компенсации перекоса установки улья. За счет этого пчелы имеют возможность полностью забрать корм.

Объем и масса изделия.
Масса вычислена при плотности 120 кг/куб.м.
Объемом считается объем ППУ после заполнения формы.

Объем, куб.мОбъем, лМасса, г
0.013131560

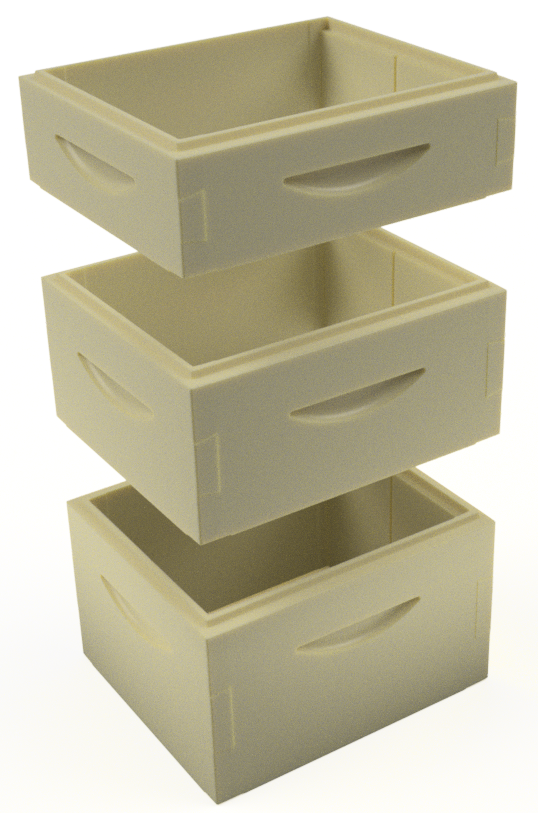

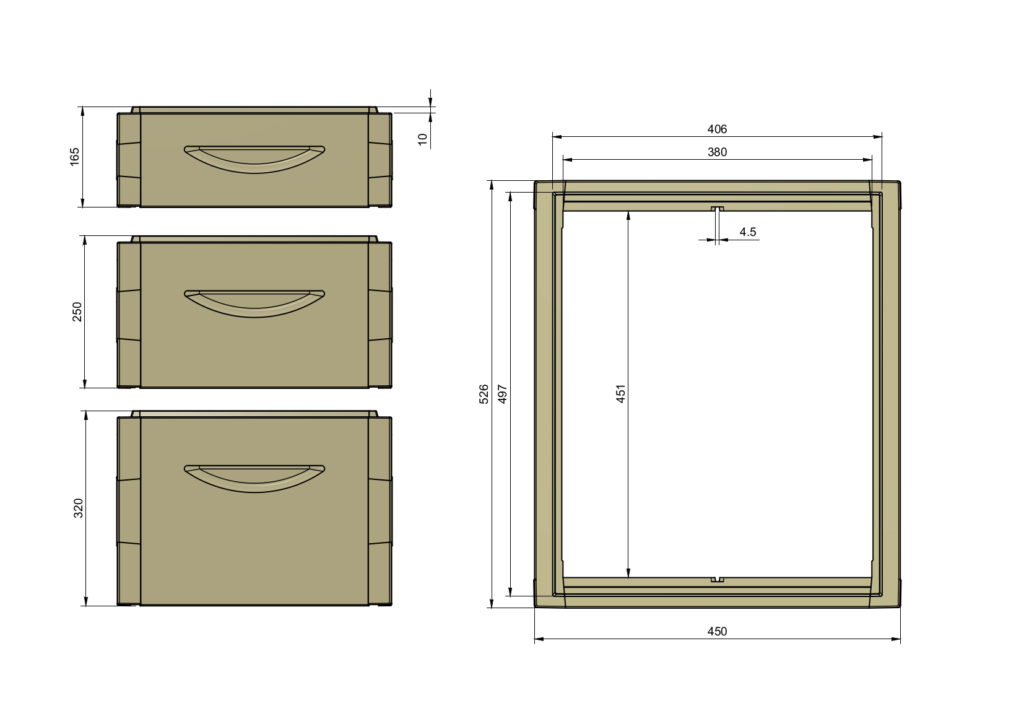

Комплект пресс-форм на корпус состоит из двух форм — форма торцевой стенки и форма боковой стенки. Обе пресс-формы состоят из двух полуформ, соединяемых рычажными или петлевыми защелками. Обращаем внимание, что боковые стенки являются универсальными и подходят также для 6-, 8- и 12-рамочных ульев.

Корпуса на разную высоту рамки имеют идентичные размеры кроме высоты.

Торцевые стенки имеют паз шириной 4.5 мм для установки разделительной доски, которую можно изготовить из сотового поликарбоната или любого листового пластика толщиной 4мм.

Указанные размеры — проектные. Фактические размеры изделий могут быть меньше за счет усадки пенополиуретана, которая зависит от марки сырья, конечной плотности изделия и вида применяемой разделительной смазки форм и имеет величину в пределах 0.1-0.4% линейного размера.

Объем и масса стенок 10-рамочного корпуса.
Масса вычислена при плотности 120 кг/куб.м.
Объемом считается объем ППУ после заполнения формы.

Объем, куб.мОбъем, лМасса, г
«магазин»
торцевая
0.00222.2264
«магазин»
боковая
0.0025 2.5300
«Рут»
торцевая
0.00343.4408
«Рут»
боковая
0.0039 3.9468
«Дадан»
торцевая
0.00454.5540
«Дадан»
боковая
0.0051 5.1612

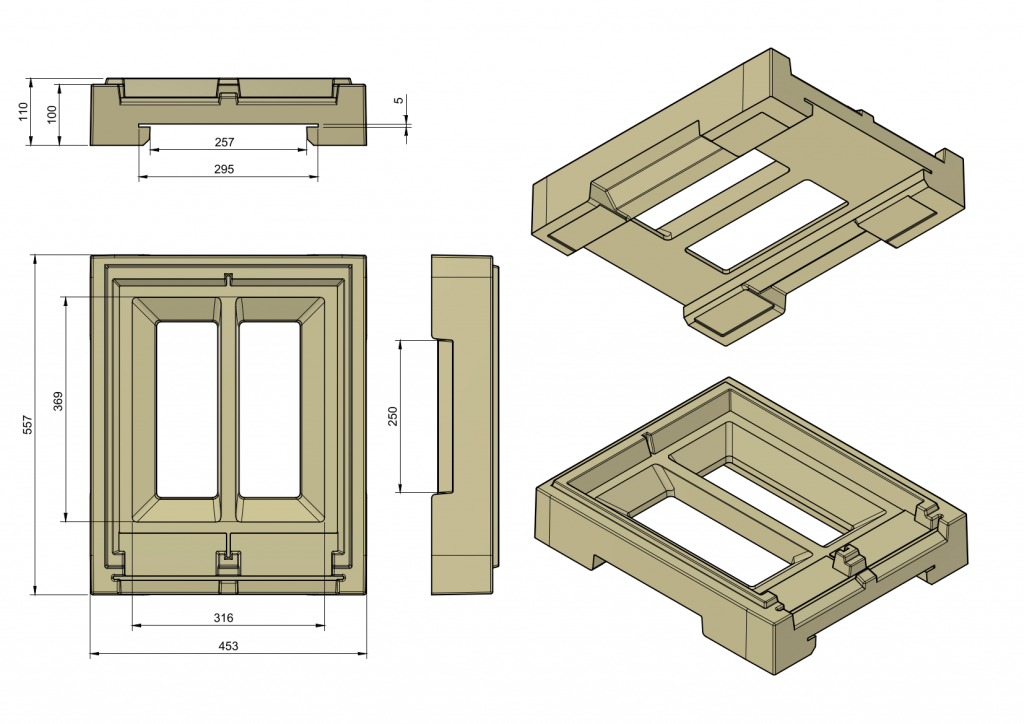

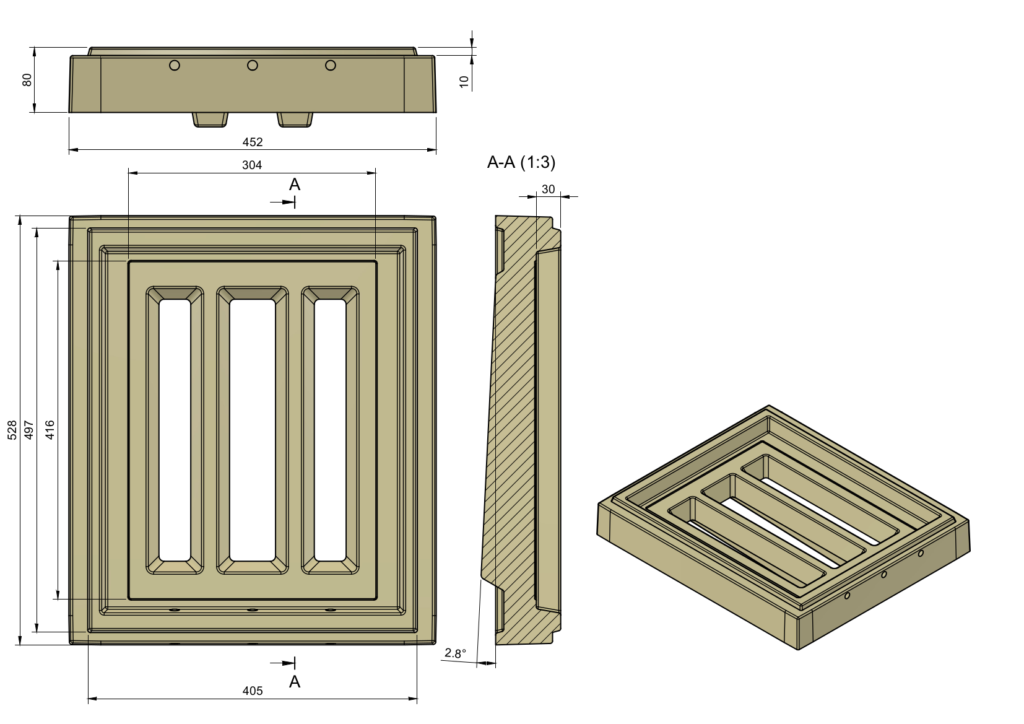

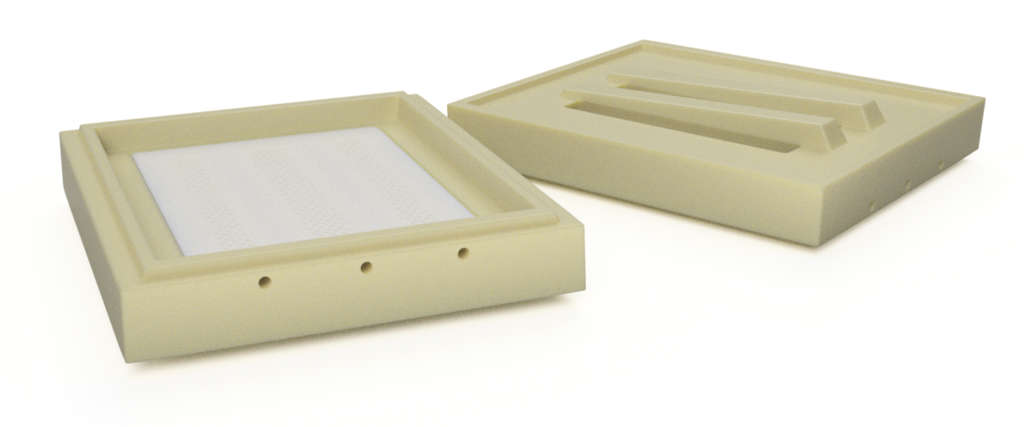

Пыльцесборная надставка была разработана для использования совместно с высоким дном, имеющим уклон в сторону летка.

Изделие характерно наличием наклонных трапов, по которым пчелы переходят с поверхности дна на пыльцесборник.


Отверстия-трутнеудалители сверлятся в стенке пыльцесборника отдельной операцией после отливки изделия.
Пыльцесборная решетка устанавливается на верхнюю поверхность. Это может быть как специально изготовленная решетка, так и изделия марки «Лысонь» (2 шт) или китайские широкие решетки (3 шт).
Пыльцесборный лоток устанавливается вместо задвижки в нижнюю часть высокого дна

Объем и масса изделия.
Масса вычислена при плотности 120 кг/куб.м.
Объемом считается объем ППУ после заполнения формы.

Объем, куб.мОбъем, лМасса, г
0.00989.81176

В настоящее время пыльцесборник этой модели, а также пресс-формы для него сняты с производства!

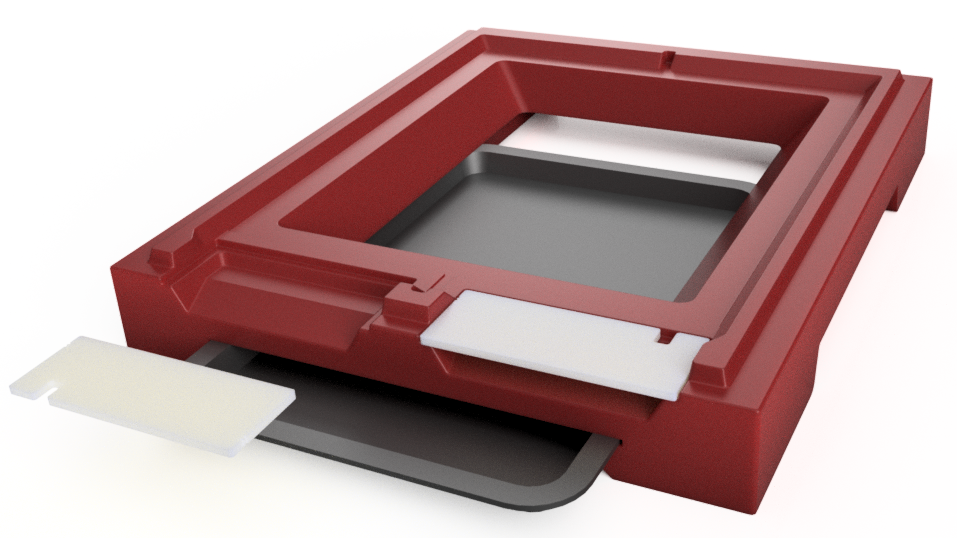

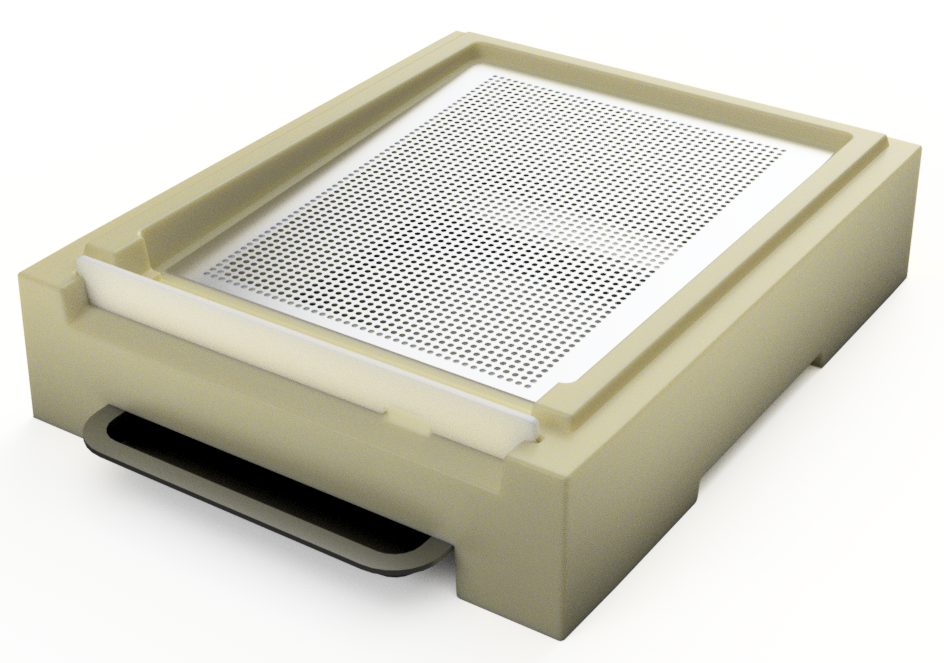

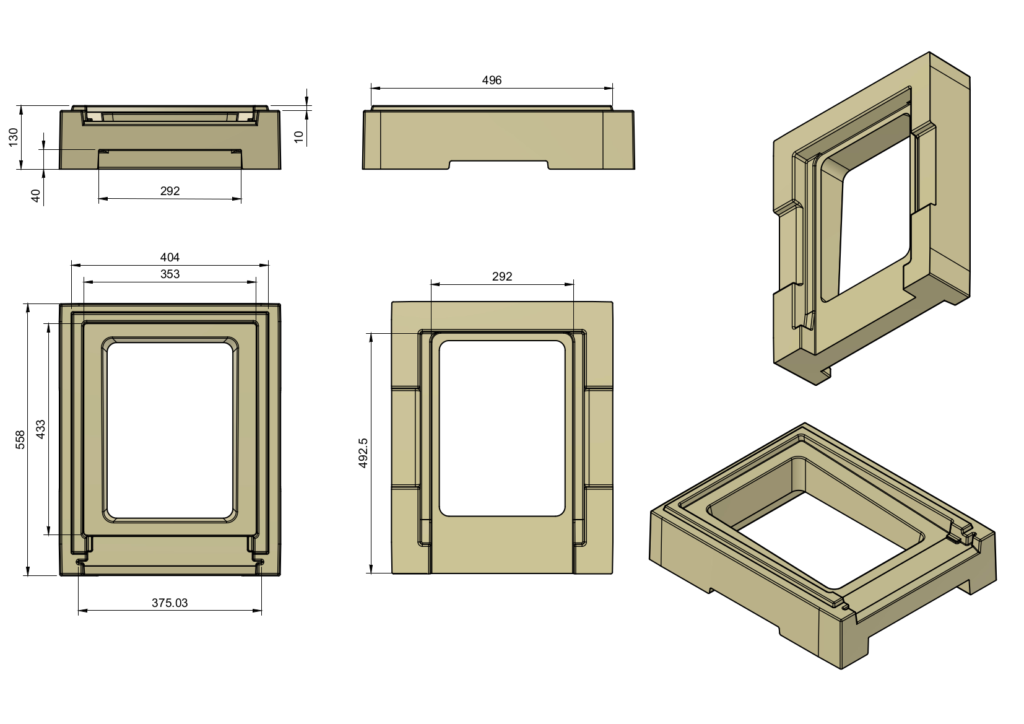

Высокое 10-рамочное дно характерно наличием уклона 2.8 градуса в сторону летка.

Летковый заградитель, изготавливаемый из листового пластика толщиной 5мм, устанавливается вертикально в пазы.

Теплоизоляционная задвижка из сотового поликарбоната или лоток для сбора пыльцы устанавливается в нижний проем дна. Для этого необходимо прикрутить дополнительные «салазки» из поликарбоната или другого пластика для формирования транспортных пазов.

Пресс-форма состоит из двух полуформ, причем верхняя может быть повернута произвольным образом, чтобы получать проем для лотка или задвижки как спереди, так и сзади.

Объем и масса изделия.
Масса вычислена при плотности 120 кг/куб.м.
Объемом считается объем ППУ после заполнения формы.

Объем, куб.мОбъем, лМасса, г
0.014314.31716

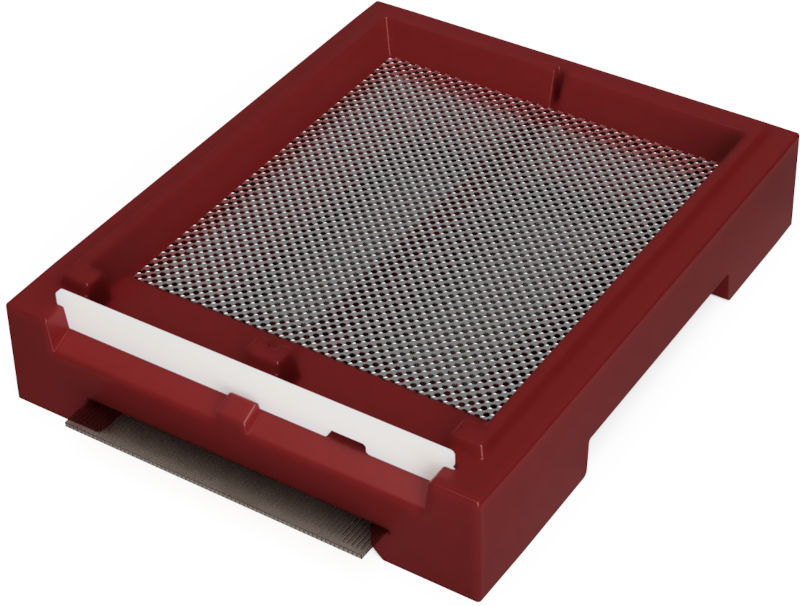

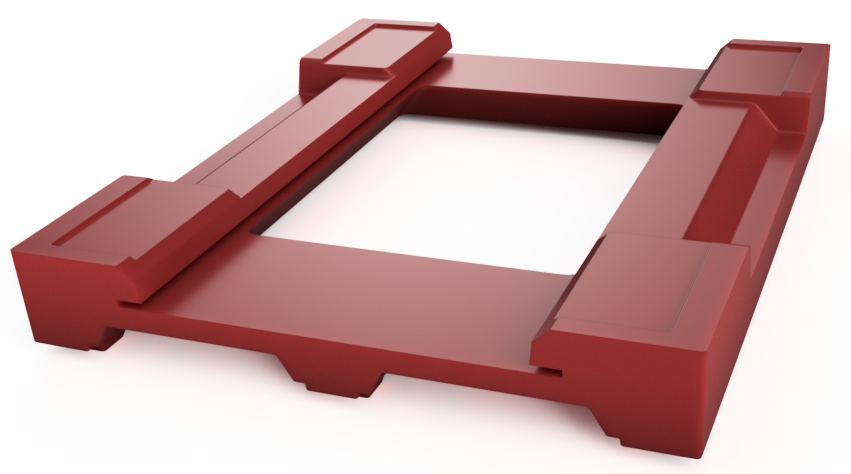

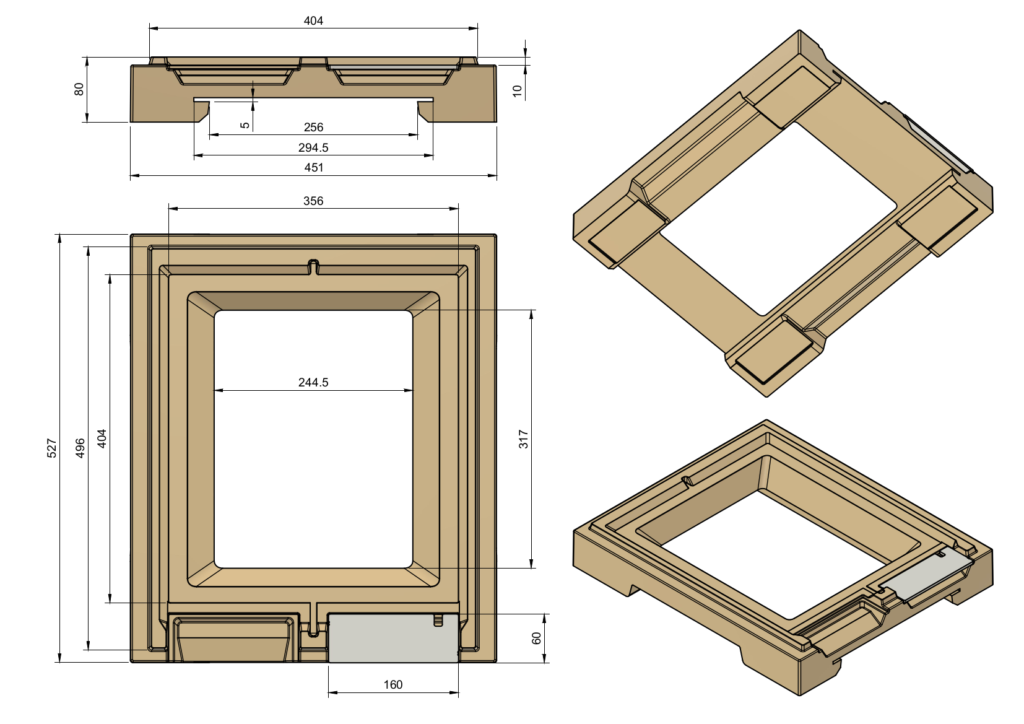

Низкопрофильное дно 10-рамочного улья является изделием из серии низкопрофильных днищ для ульев «Аргон». Отличается небольшой высотой, горизонтальной внутренней поверхностью (без уклона), наличием двух фронтальных летковых отверстий.

Горизонтальные габариты дна не выходят за пределы габаритов корпусов, что может быть удобным при транспортировке.
Летковые заградители устанавливаются горизонтально:

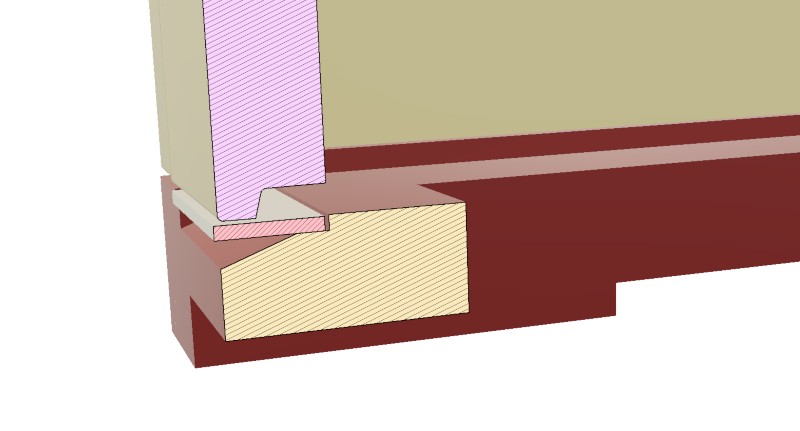

Благодаря специальным стальным закладным пресс-формы в нижней части дна образован паз для установки теплоизоляционной задвижки, лотка для сбора пыльцы или удаляемой сетки:

Также снизу имеются мелкие фальцевые углубления для удобства складирования днищ в стопку.
Расстояние от низа рамок до поверхности дна — 14 мм.

Объем и масса изделия.
Масса вычислена при плотности 120 кг/куб.м.
Объемом считается объем ППУ после заполнения формы.

Объем, куб.мОбъем, лМасса, г
0.00767.6912

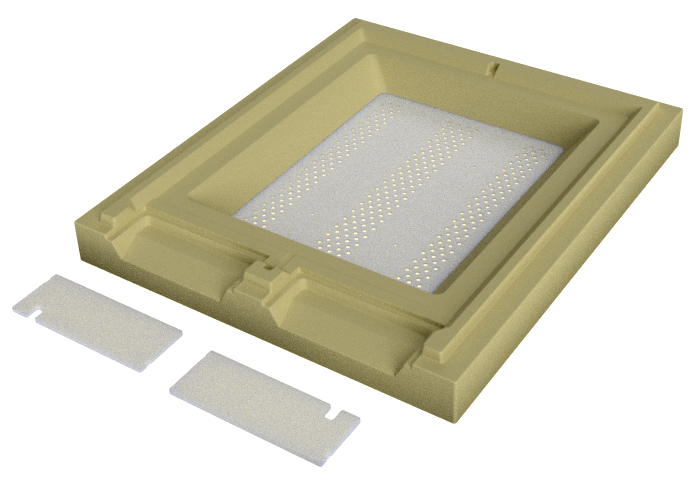

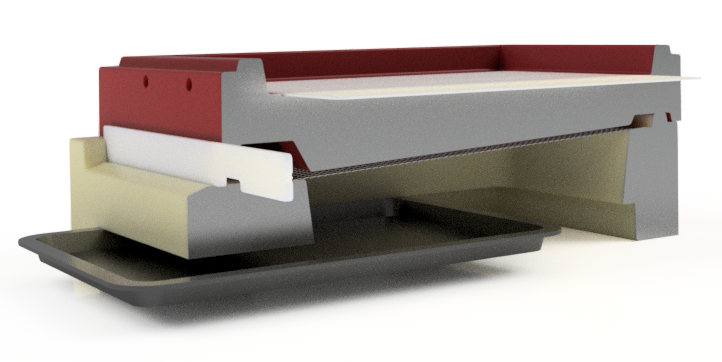

Верхняя часть нового пыльцесборника/переходного дна идентична таковой у низкопрофильного дна. Однако снизу оно предназначено для установки поверх корпуса в варианте переходного дна или поверх днища в варианте пыльцесборника.

Сетка или решетка может быть установлена как сверху, так и снизу.
В пыльцесборном варианте есть смысл снизу установить решетку отбора пыльцы, а сверху — лоток для сбора падающего из гнезда мусора.

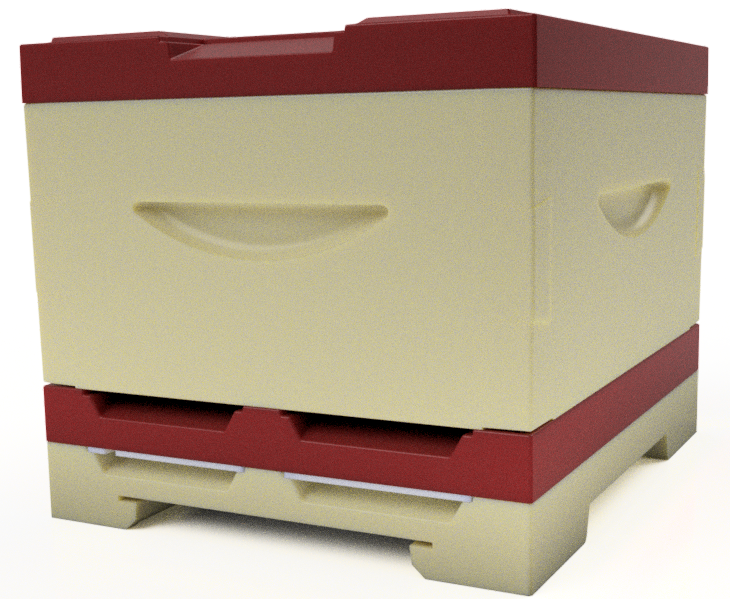

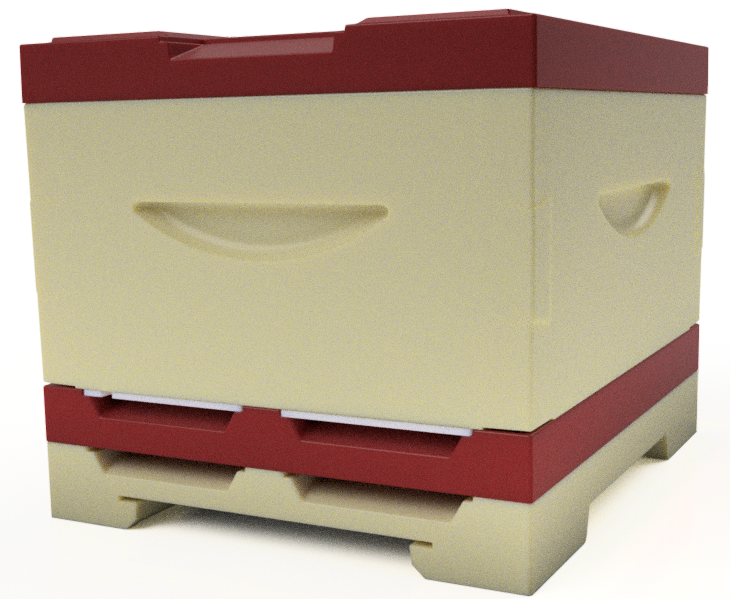

Одна из основных особенностей: при использовании в качестве пыльцесборника есть возможность «отключить» функциональность этого изделия с помощью перестановки летковых заградителей:

Пчелы идут через верхние летки.
Пыльца попадает в гнездо.
Пчелы идут через нижние летки и пыльцесборную решетку.
Пыльца падает в лоток, установленный в дно.

Изделие совместимо как с низкопрофильным, так и с высоким дном.

Основные размеры идентичны размерам низкопрофильного дна.

Объем и масса изделия.
Масса вычислена при плотности 120 кг/куб.м.
Объемом считается объем ППУ после заполнения формы.

Объем, куб.мОбъем, лМасса, г
0.00595.9708
