Проектирование и изготовление матриц

Наша компания предлагает свои навыки в изготовлении композитных и полимерных изделий по индивидуальным проектам.
Доступны технологии: твердотельное 3D моделирование, изготовление первичного позитивного пуансона («болвана») или конечного изделия на ЧПУ станке, ручная доводка «болвана», изготовление матриц и форм.

Производим:

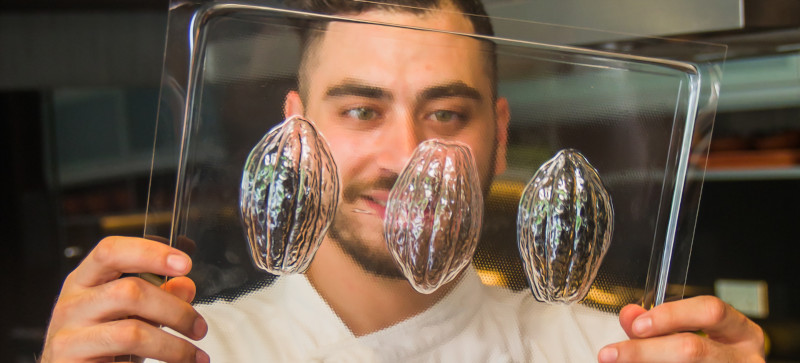

  • матрицы для термовакуумной формовки (изготовление блистерной упаковки, кожухов и т.п.)
  • матрицы для изготовления деталей автотюнинга
  • матрицы для изготовления сантехники (мойки)
  • матрицы для изготовления защитно-декоративных кожухов агрегатов
  • матрицы для изготовления радиопрозрачных корпусов электронных устройств

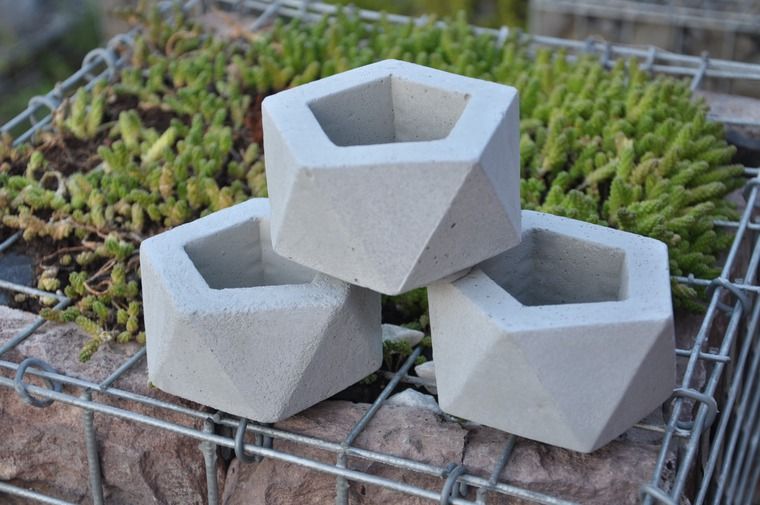

  • многосоставные формы для изготовления бетонных декоративных изделий
  • многосоставные формы для изготовления изделий из пенополиуретана методом заливки в закрытую форму

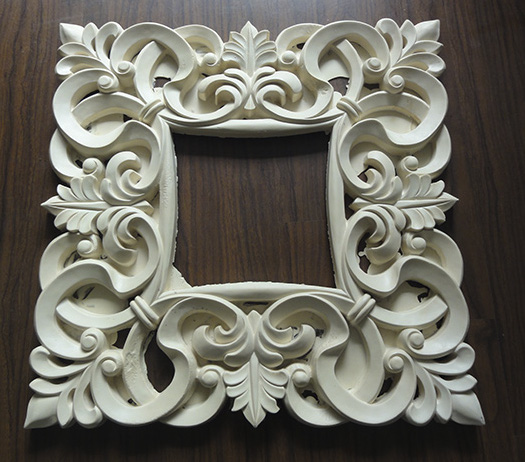

  • формы для изготовления декоративных ППУ элементов интерьера
  • матрицы для изготовления силиконовых или полиуретановых отливок (формы тротуарной плитки, декор)

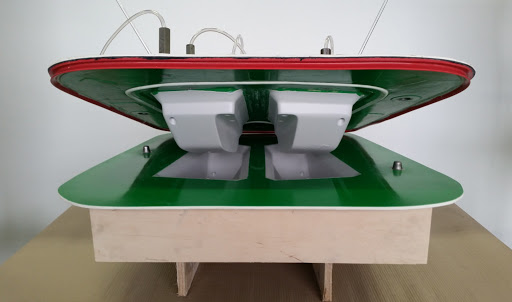

  • Матрицы для изготовления стеклопластиковых изделий по технологиям вакуумной инфузии или инжекции (RTM/LRTM).

Что предлагаем

  • можем изготовить «болван» из МДФ без финишной обработки, самый быстрый и недорогой вариант
  • «болван» из МДФ с полимерным слоем, финишно обработанным на ЧПУ
  • стеклопластиковую негативную матрицу, снятую с изготовленного нами «болвана»

Следует учитывать, что «болван» из МДФ чаще всего является одноразовым изделием ввиду низкой прочности его материала, поэтому рекомендуем заказывать третий вариант.

Сроки изготовления зависят от габаритов, сложности, количества слоев, загруженности производства.
Ориентир: разработка и изготовление трехслойной матрицы средней сложности габаритами 600x600x200мм занимает около 4-8 дней.

При изготовлении «болвана» работаем преимущественно с МДФ с нанесенным полимерным слоем. При этом стремимся к снижению количества ручного труда. Наши «болваны» из МДФ с нанесенным полимерным слоем, обработанным на ЧПУ станке, пригодны для дальнейшей работы с ними почти без необходимости ручной шлифовки.

При рабочей высоте изделия до 60мм работа выполняется за 1 этап. При большей высоте изделие разбивается по-вертикали на слои и изготавливается с поэтапным наращиванием слоев. На выходе имеем цельное изделие требуемой высоты.

Наши возможности

Максимальные габариты XY (горизонтальные габариты): 1300×2000 мм
Максимальный габарит Z (высота): 270мм

О точности изготовления

Наше оборудование позволяет изготавливать изделия с точностью порядка 0.15мм/1м по горизонтальным габаритам и с точностью до 0.4мм/270мм по высоте.
Однако следует учитывать, что обычно первичные изделия для композитного производства (болваны) изготавливаются из пластиковых модельных плит или МДФ с полимерным покрытием. Эти материалы склонны к бОльшим колебаниям линейных размеров при изменении температуры и влажности, чем металлы. Предельная точность этих материалов не превышает 0.5мм/1м при изменении температуры на 20 градусов. Таким образом мы считаем, что точность изготовления ограничена материалом. В подавляющем большинстве случаев этой точности достаточно.

О тонкостенных изделиях и изелиях с мелким рельефом

Матрицы, в рабочей зоне которых имеются тонкие элементы или мелкий рельеф, где высота элементов больше их ширины, являются изделиями повышенной сложности, и их проектированию и изготовлению уделяется повышенное внимание.

Что требуется для заказа

Для начала работы предпочтительно иметь 3D-модель изделия. Но можем ограничиться чертежами, эскизами, фотографиями, набросками или натуральным изделием.
Перед непосредственным запуском производства матрицы для согласования с заказчиком можем предоставить чертеж с размерами и фотореалистичную визуализацию.

Процесс работы предполагает следующие этапы:

изучение технического задания — проектирование — согласование— изготовление «болвана» — изготовление матрицы.

Из чего складывается стоимость

Стоимость определяется индивидуально, в зависимости от геометрических характеристик изделия и расхода сырья. В большей мере на цену влияет машинное время, затраченное на производство.

Доставка осуществляется транспортными компаниями из г. Челябинск в любой город таможенного союза (РФ, Казахстан, Беларусь, Армения, Кыргызстан) за счет заказчика.

Для оценки заказа просим обращаться в раздел Контакты.
